实验器材
5MM LED红色灯珠一颗
150欧碳膜电阻一颗
面包板一块
公对母杜邦线两根
ESP32开发板一块
TypeC USB数据线一根
LED介绍
LED是英文 "Light Emitting Diode" 的缩写，中文翻译为发光二极管。它是一种能够将电能转化为光能的电子元件。LED是一种半导体器件，在通电时会发出可见光。和传统的白炽灯泡或荧光灯相比，LED具有诸多优点：高效能、长寿命、耐震动、快速开启、低功耗等。因此，LED广泛应用于照明、显示、指示和装饰等领域。

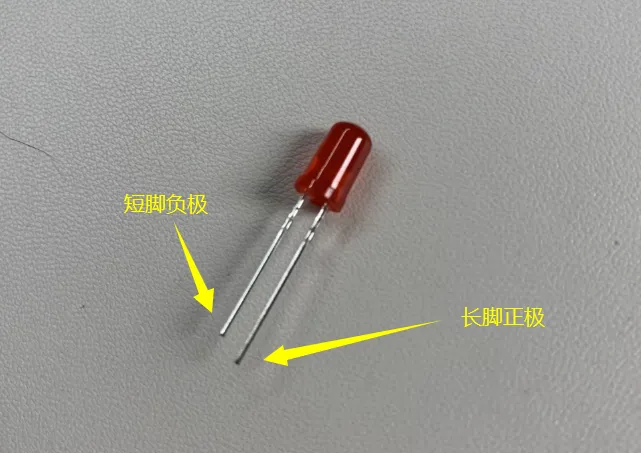

如上图所示，LED的长脚为正极，短脚为负极，LED具有单向导电性，是有当电流从正极流入，从负极流出时，LED才能被正常点亮，如果方向反了，LED无法点亮，所以在实操中一定要记住这一点。
LED电气参数
LED根据颜色的不同，其供电电压和电流略有区别，但是总体上区别不是很大：
普通红色LED：典型的供电电压在1.8V至2.2V之间，典型的供电电流在5mA至20mA之间。
普通绿色LED：典型的供电电压在2.0V至3.6V之间，典型的供电电流在5mA至20mA之间。
普通蓝色LED：典型的供电电压在2.8V至4.0V之间，典型的供电电流在5mA至20mA之间。
本项目中，我们使用的是红色的LED，我们就取供电电压为2V，电流为10mA（电流越大，亮度越大），则根据欧姆定律可知，LED的内阻为：
电路搭建
根据上面对LED的理解，我们可以得到这样一个电路搭建的思路：
将LED的正极接到ESP32的某一个GPIO引脚（比如23号引脚），负极接到ESP32的任意GND引脚，当需要LED点亮的时候，给23号引脚输出高电平，当需要关闭LED时，输出低电平，这样就能通过程序灵活控制LED的点亮与熄灭了。
然而，这里还需要考虑LED可承受电压与引脚电压是否匹配
我们之前说过GPIO输出高电平时，引脚电压大于2.5V（虽然上一节实际测量得到的电压值为3V，但是这里取可能的最大值3.3V），但是红色LED的工作电压为1.8V~2.2V，如果将引脚3V3的电压压到LED上，LED会被烧毁，就算不会立即烧毁，工作寿命也会大大降低。所以这里我们需要对引脚电压进行降压，再将降压后的电压供给LED。

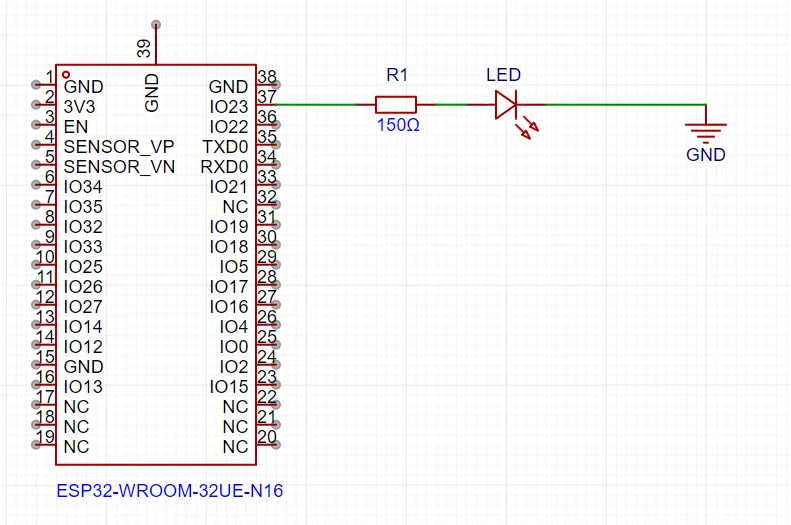

我们都知道电阻具有降压限流的作用，所以这里我们引入一个电阻进行降压，电路原理图如下：
上图中的R1即为限流降压电阻，但是限流电阻阻值应该取多大，下面是计算逻辑：
已知：流经R1和LED1的电流为10mA，LED的内阻为100Ω，LED两端的电压为2V，IO23的电压为3.3V，则根据分压要求，R1两端至少要分压3.3V-2V=1.3V的电压，才能保证不损坏LED。
根据欧姆定律可知：
通过公式计算得到的限流降压电阻的阻值为130Ω，但是为了方便，我们取一个比较常见的阻值：150Ω，电阻大一些小一些其实影响不大，无非就是LED灯亮度有一点点细微变化。
程序控制LED闪烁
有了上面的电路，我们就可以编写程序轻松控制LED灯闪缩了，代码如下：
#include <Arduino.h>
void setup() {
pinMode(23, OUTPUT);
}
void loop() {
digitalWrite(23, HIGH);
delay(1500);
digitalWrite(23, LOW);
delay(1500);
}第四行，将23号引脚设置为输出模式，以便后续往引脚输出高低电平来控制LED亮灭
第八行，往23号引脚输出高电平，LED点亮，随后延迟半秒钟
第十行，往23号引脚输出低电平，LED熄灭，随后延迟半秒钟
上述逻辑循环执行，就能实现LED灯不断闪缩的效果
